Botex Dr. RDM I DMX RDM Tester Test

Praxis

Im Main-Menü können fünf Untermenüs angewählt werden: DMX-512-Test, RDM-Data-Test, MIDI Receive, Kabeltest und System-Setup. Beim DMX-512 lassen sich sowohl Datenpakete überwachen als auch Testdaten senden (DMX Packet Test, DMX Data Receive oder DMX Data Send). Im „Packet Test“ listet das Gerät die analysierten Daten auf, was natürlich nur dann funktioniert, wenn Verkabelung und Steckverbindungen intakt sind. Andernfalls bleibt die Anzeige leer.
Im Unterpunkt „DMX Receive Test“ werden die DMX-Daten analysiert. Angezeigt werden pro Maske die empfangenen DMX-Werte von 0 bis 255 für jeweils 25 Kanäle. An dieser Stelle kann der erste angezeigte Kanal per Jogwheel ausgesucht und verändert werden. Interessant wird es dadurch, dass man das Anzeigeformat anpassen kann. Die Darstellung erfolgt wahlweise in Dezimalwerten, Prozentzahlen, Balkendiagrammen, Quadraten mit RGB-Farbmischung, Quadraten mit BGR-Farbmischung oder Hexadezimalwerten.
„DMX Data Send“ gestattet die Kontrolle der gesendeten DMX-Daten. Es erscheinen im Display die folgenden Modi: Single Channel, Color Demo und Chase Demo. Wir widmen uns dem Modus „Single Channel“ und drücken nach gewohnter Manier wieder das Jogwheel, sodass sich das Untermenü öffnet. Im nächsten Schritt geht’s an die Betriebsart, wobei der Wert mit „Fader Only“ zwischen 0 und 255 eingestellt werden kann. Bei „Auto on/off“ ändert sich der DMX-Wert automatisch. Beim Ramping steigt der gesendete DMX-Wert mit der eingestellten Geschwindigkeit linear. Sämtliche Werte lassen sich am Gerät beeinflussen und sperren. Nach demselben Prinzip funktioniert das auch im Multiple Channel Mode.

Hereinspaziert ins Hauptmenü
Hereinspaziert ins Hauptmenü

Color und Chase Demo Mode

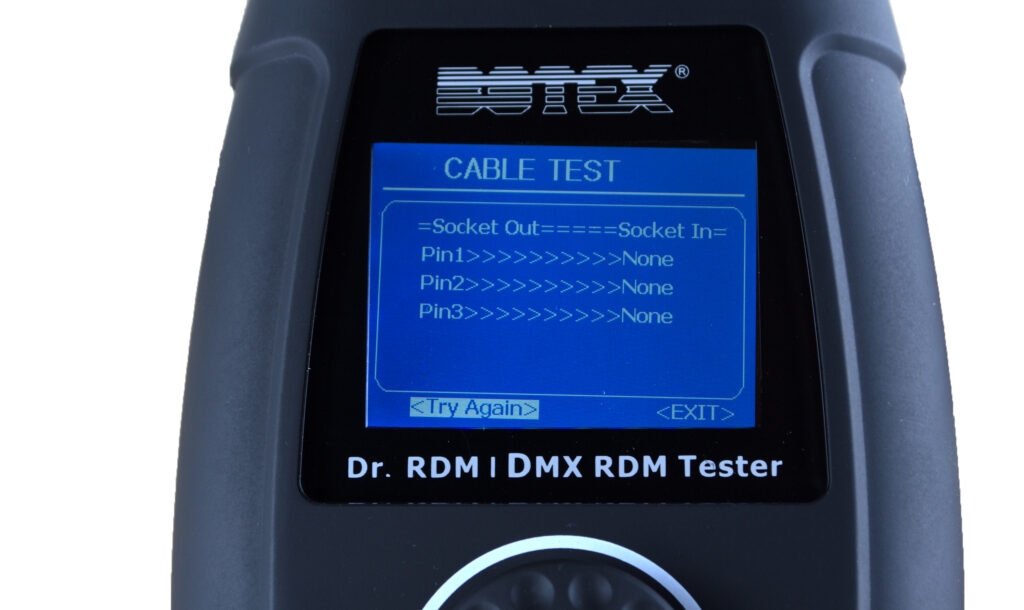

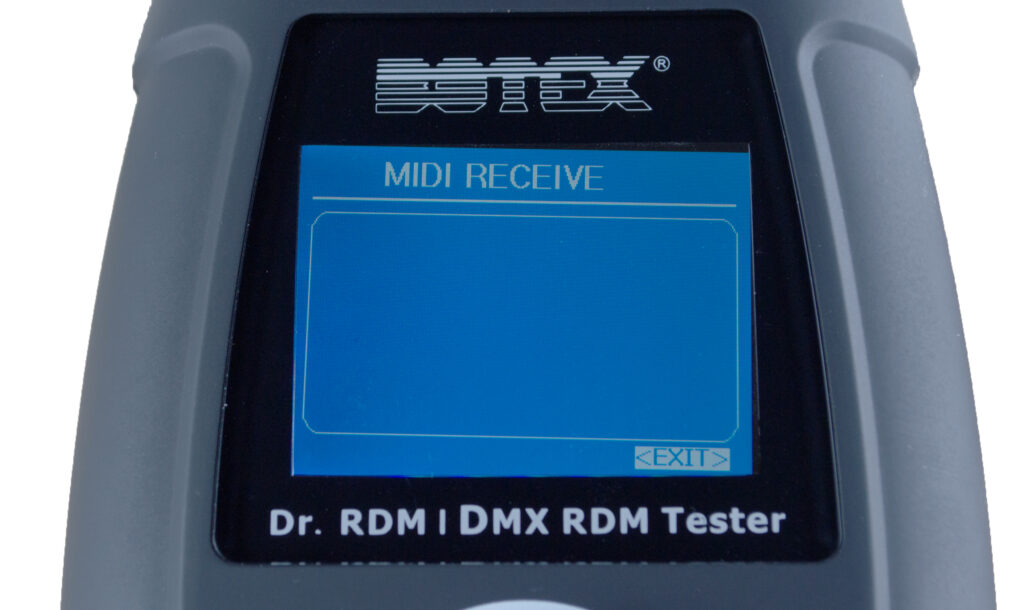

Hier werden ebenfalls diverse Parameter angezeigt, verändert und editiert. Ersichtlich ist hier die Auflösung der angeschlossenen Geräte, einstellbar sind der Start-Kanal für das Senden der DMX-Werte sowie der maximale DMX-Wert – also der Master Level – zudem Geschwindigkeit und Fade-Zeit. Nach nahezu gleichem Muster ist der Chase Demo Mode konzipiert. Hinzu kommt hier die Benennung der Geräte, deren Anzahl und welche davon zu einer Gruppe geschaltet sind, außerdem die angesteuerten Farben. Eine weitere Funktion bezieht sich auf RDM-Daten und -Parameter. Auch MIDI-gesteuerte Geräte lassen sich mit dem Dr. RDM I überprüfen. Und last, but not least kann das Gerät DMX-Kabel überprüfen. Interessant ist, dass in der Maske die Funktionalität der einzelnen Pins separat angezeigt wird. Integriert ist ein Kabeltester für fünfpolige XLR-Kabel; für dreipolige Kabel nutzt man die mitgelieferten Adapter.

Fotostrecke: 5 Bilder Abteilung für RDM-Test und RDM-Controlling

Manko Jogwheel

Einen Minuspunkt handelt sich das ansonsten solide konzipierte Gerät durch das Jogwheel ein. Es reagiert bisweilen nicht so präzise wie gewünscht. Außerdem ist es leicht wacklig und nicht wirklich zentriert.
